Cómo elaborar un diagrama PERT CPM paso a paso + Ejemplos

Parte de la programación proyectos y del cálculo de la ruta crítica por el método PERT CPM, requiere previamente de la elaboración de un diagrama de redes que establece la relación entre las diversas actividades de un proyecto. En esta entrada descubre cómo elaborar un diagrama PERT CPM paso a paso con ejemplos prácticos. También podrás descargar una plantilla en ppt (Power Point) de un diagrama de redes PERT CPM.

diagrama PERT CPM

Es importante precisar que en esta publicación solo nos enfocaremos en la elaboración del diagrama de redes PERT CPM; los cálculos para la determinación de la ruta crítica los abordamos en la siguiente entrada que te recomendamos visitar cuando termines de leer este post: Cómo calcular la ruta crítica de un proyecto paso a paso+Ejemplos.

IMPORTANTE: Te recordamos que puedes crear un diagrama PERT CPM y calcular la ruta crítica de manera automática con nuestra calculadora online de proyectos. No te los puedes perder.

¿Qué es un diagrama PERT CPM?

Un Diagrama PERT CPM, es un gráfico de redes o nodos que nos muestra la secuencia de actividades de un proyecto y las relaciones de dependencia entre ellas; de manera que faciliten y ayuden a los gerentes a supervisar y controlar los proyectos.

Una actividad “B” depende de otra “A”, cuando la actividad “B” no puede iniciar hasta que termine la actividad “A”. Por ejemplo, tenemos las siguientes actividades de un proyecto:

  • Actividad A: Diseñar los folletos para anunciar una conferencia de ejecutivos.
  • Actividad B: Imprimir los folletos.
diagrama PERT CPM
La actividad B depende de la actividad A

No se pueden imprimir los folletos (B) si primero no se elabora el diseño (A); por lo tanto se dice que la actividad “B” depende de la actividad “A”. Otra forma de redactar esta relación sería la actividad “A” precede a la actividad “B”.

Diagrama PERT vs Diagrama CPM

Si bien los métodos PERT y CPM presentan algunas diferencias en su aplicación; ambas técnicas requieren de la elaboración del diagrama de redes. Es por ello que en toda la entrada nos referimos a esta herramienta colectivamente como diagrama PERT CPM, ya que el procedimiento para su elaboración es el mismo para ambas técnicas. Aun así, en la actualidad las diferencias entre ambas técnicas son mínimas.

Artículos Relacionados  Cómo resolver un problema de programación lineal con Solver-Excel 2016

¿Cómo se elabora el Diagrama PERT CPM?

Para crear un diagrama PERT CPM seguiremos los siguientes pasos:

Paso 1: Elegir la forma de representación de las actividades

Existen dos formas de representar las actividades en nuestro diagrama:

  • Actividades en los nodos (AEN): Los nodos del gráfico representan las actividades del proyecto. En inglés se denomina AON (Activity on node)
  • Actividades en las flechas (AEF): Las flechas representan las actividades. También presentan nodos los cuales representan los tiempos de inicio y terminación de una actividad.

diagrama PERT CPM

Si bien ambos métodos son válidos, hemos considerado utilizar en los ejemplos la representación de actividades en nodos (AEN) porque es más fácil de entender; además, la mayoría de software para la gestión de proyectos, incluido el Microsoft Project, utilizan redes AEN.

Paso 2: Graficar las relaciones entre las actividades

A continuación revisamos algunas representaciones AEN para determinadas situaciones que se presentan en las actividades de los proyectos:

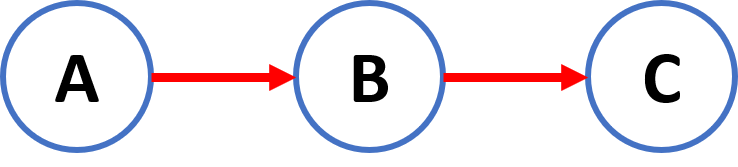

  • A ocurre antes que B. B precede a C.

diagrama PERT CPM

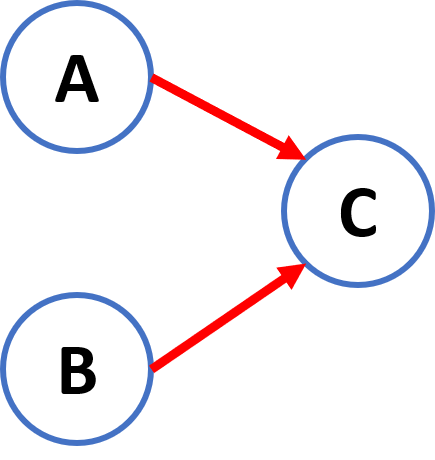

  • C depende de A y B.

diagrama PERT CPM

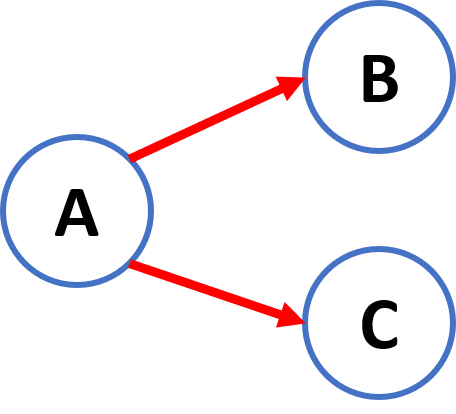

  • A precede a B y C.

diagrama PERT CPM

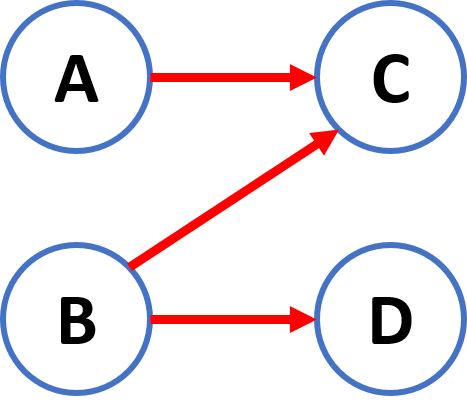

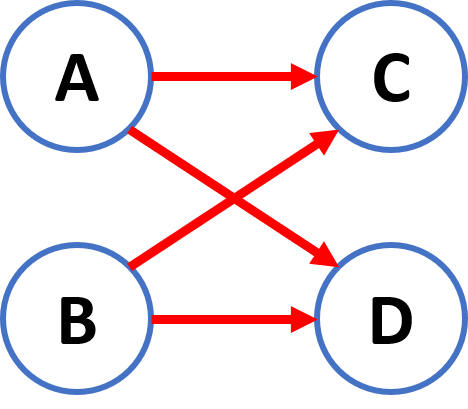

  • C y D dependen de A y B.

diagrama PERT CPM



  • C depende de A y B; D no puede iniciar hasta que concluya B.

diagrama PERT CPM

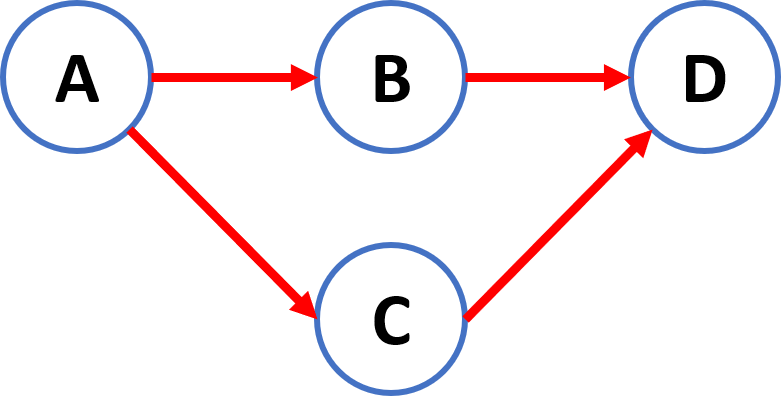

  • B y C no pueden comenzar sino hasta que termine A. D no puede iniciar si B y C no terminan.

diagrama PERT CPM

Paso 3: Completar los datos de los tiempos y calcular la ruta crítica

Este paso lo explicamos a profundidad en nuestro artículo sobre cómo calcular la ruta crítica.

Ejemplos de elaboración de Diagrama PERT CPM

Ejemplo 1:

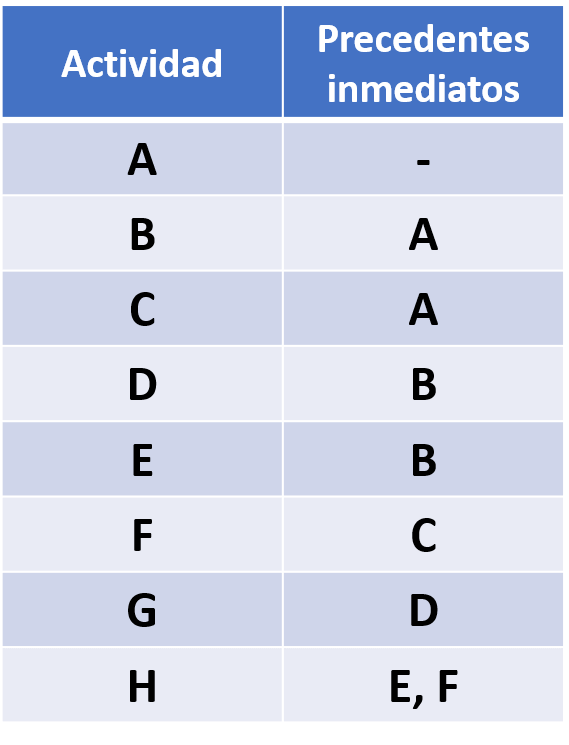

Dibuje la red de actividades para el proyecto de la compañía consultora de Dave Carhart, que tiene los siguientes datos:

diagrama PERT CPM

Solución 1:

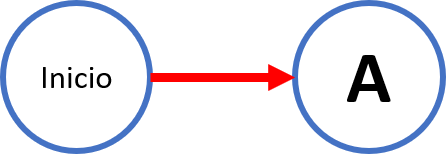

Para iniciar nuestro diagrama de red, colocamos un nodo ficticio que establece el inicio de nuestro proyecto y de donde saldrán las primeras actividades, las que no tienen precedentes, (Actividad A):

diagrama PERT CPM

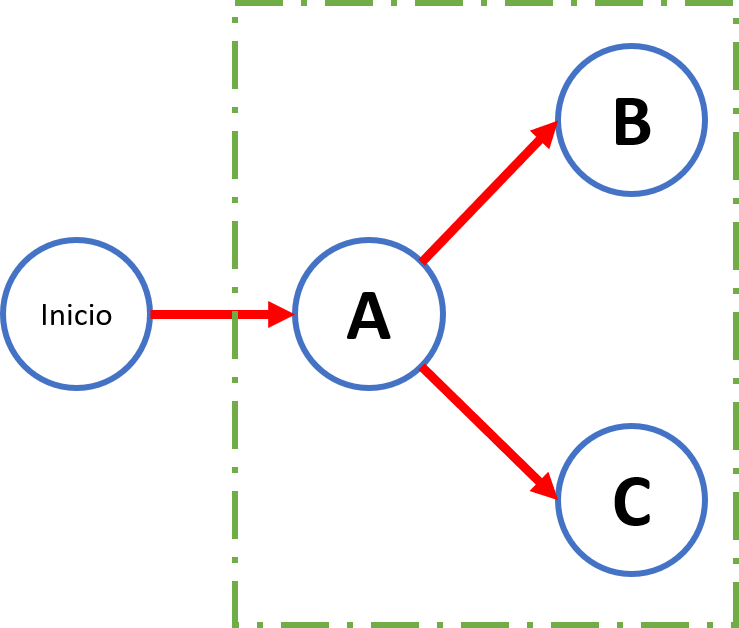

Las actividades B y C, inician después de terminar la actividad A:

diagrama PERT CPM

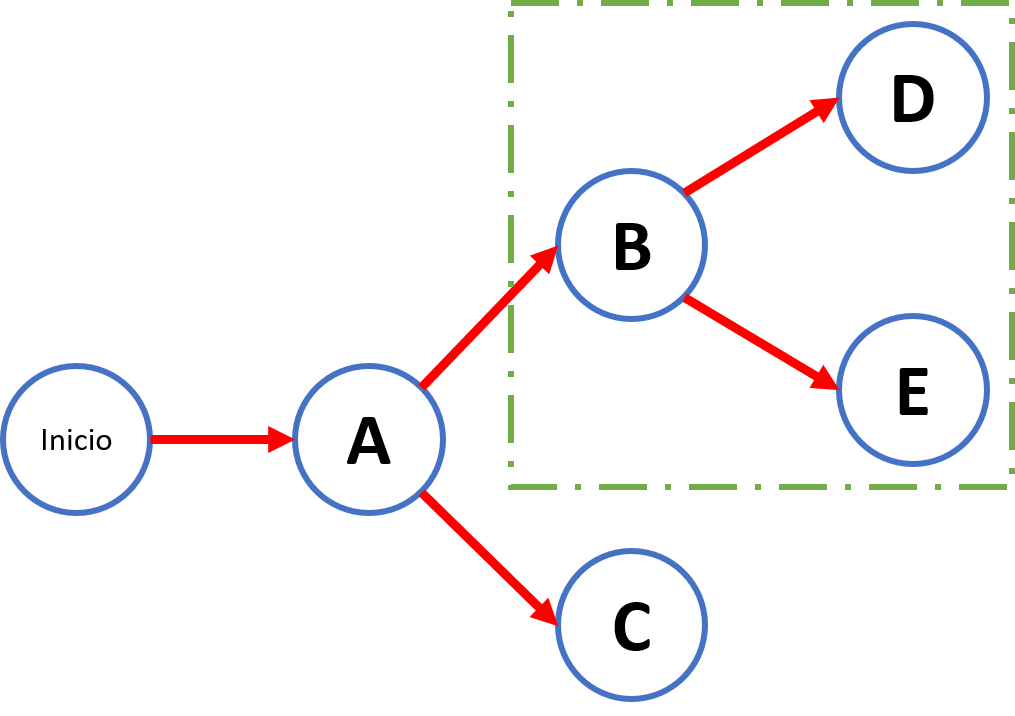

Las actividades D y E dependen de la actividad B:

diagrama PERT CPM

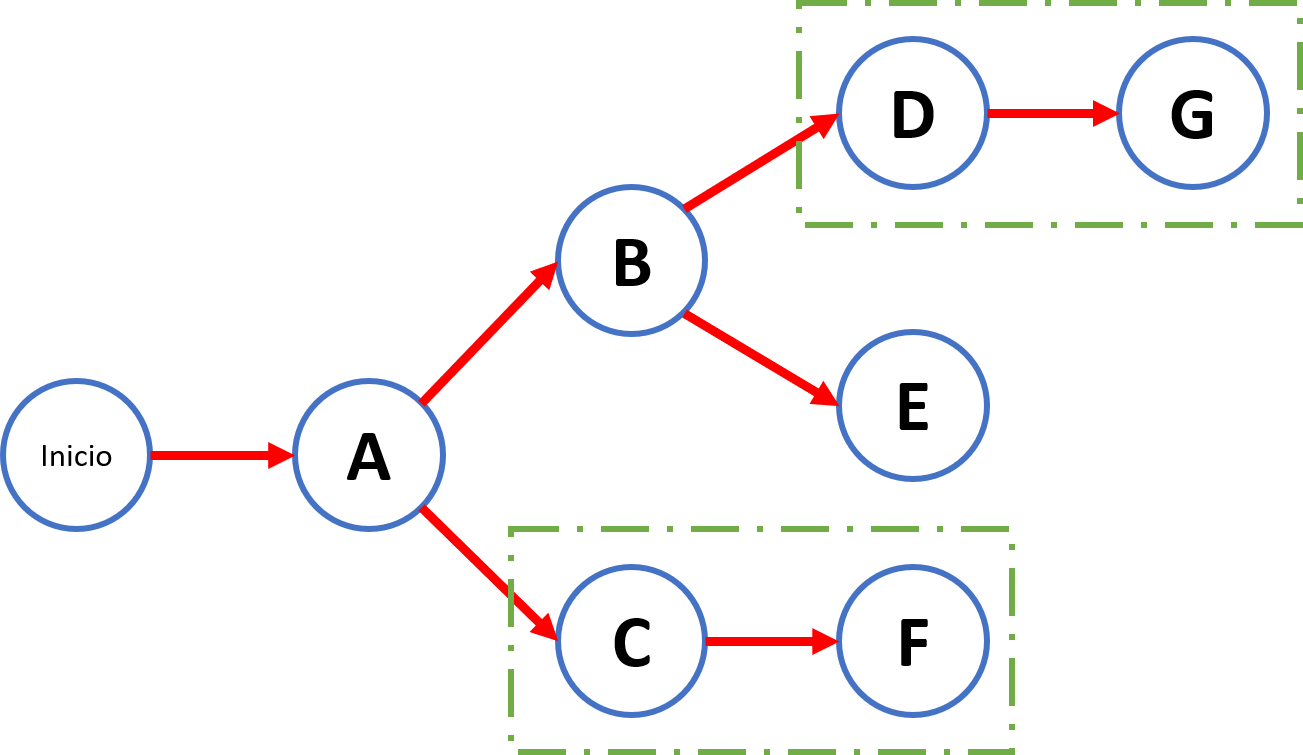

La actividad F tiene como precedente inmediato a la actividad C y la actividad G depende de la D:

diagrama PERT CPM

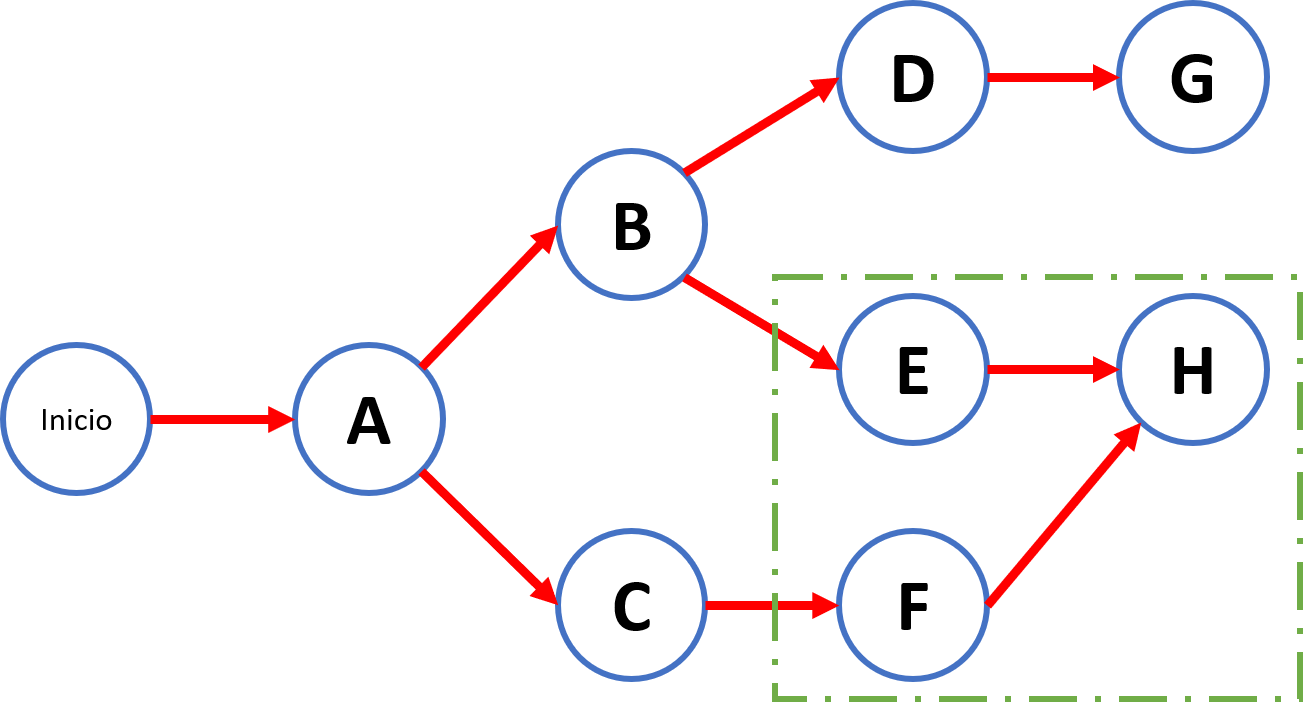

La actividad H depende de dos actividades: E y F; por lo tanto debe estar conectado a ambos nodos:

Artículos Relacionados  Dashboard para seguimiento de Proyectos en excel + Descarga gratis

gráfico



Las actividades G y H, que son las actividades finales, se unen a un nodo ficticio que representa el final del proyecto:



gráfico

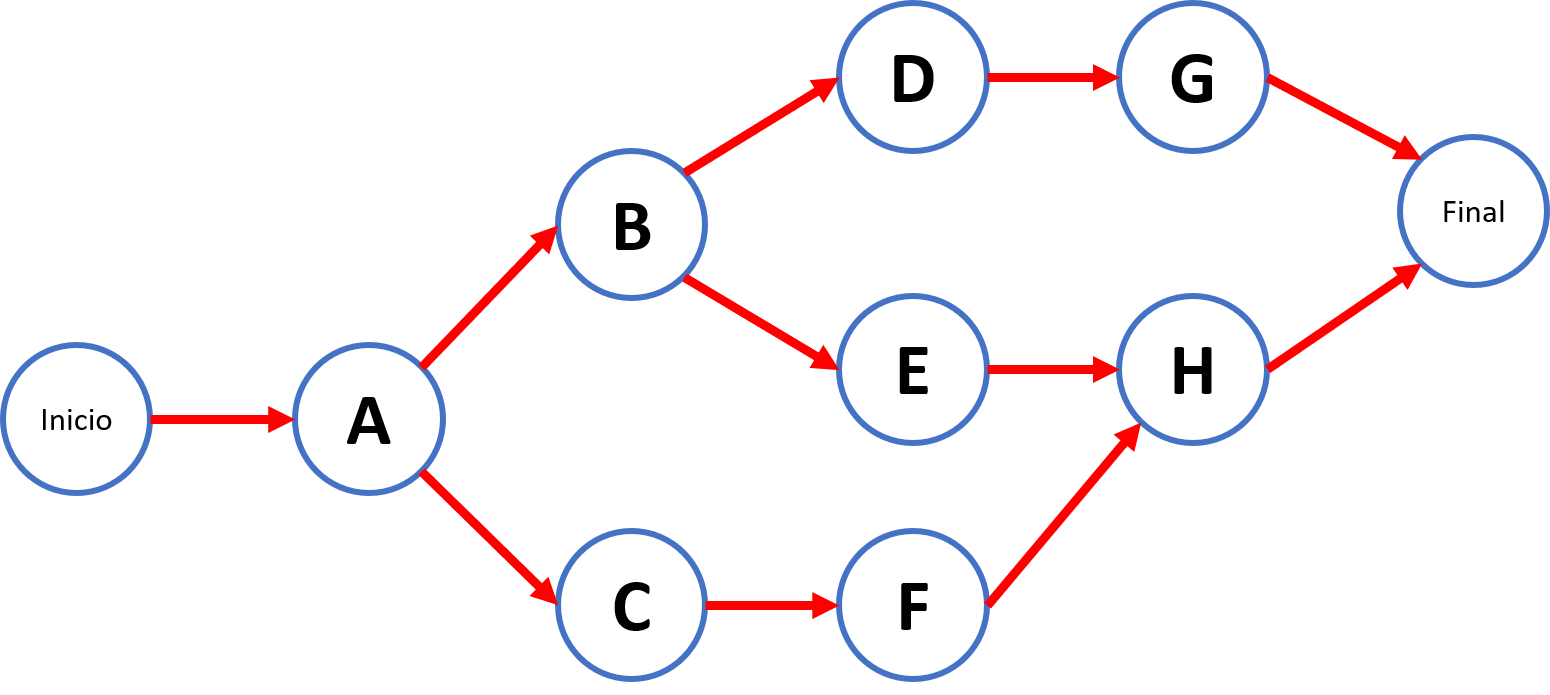

El gráfico anterior representa nuestro diagrama PERT CPM del proyecto del ejemplo.

Ejemplo 2:

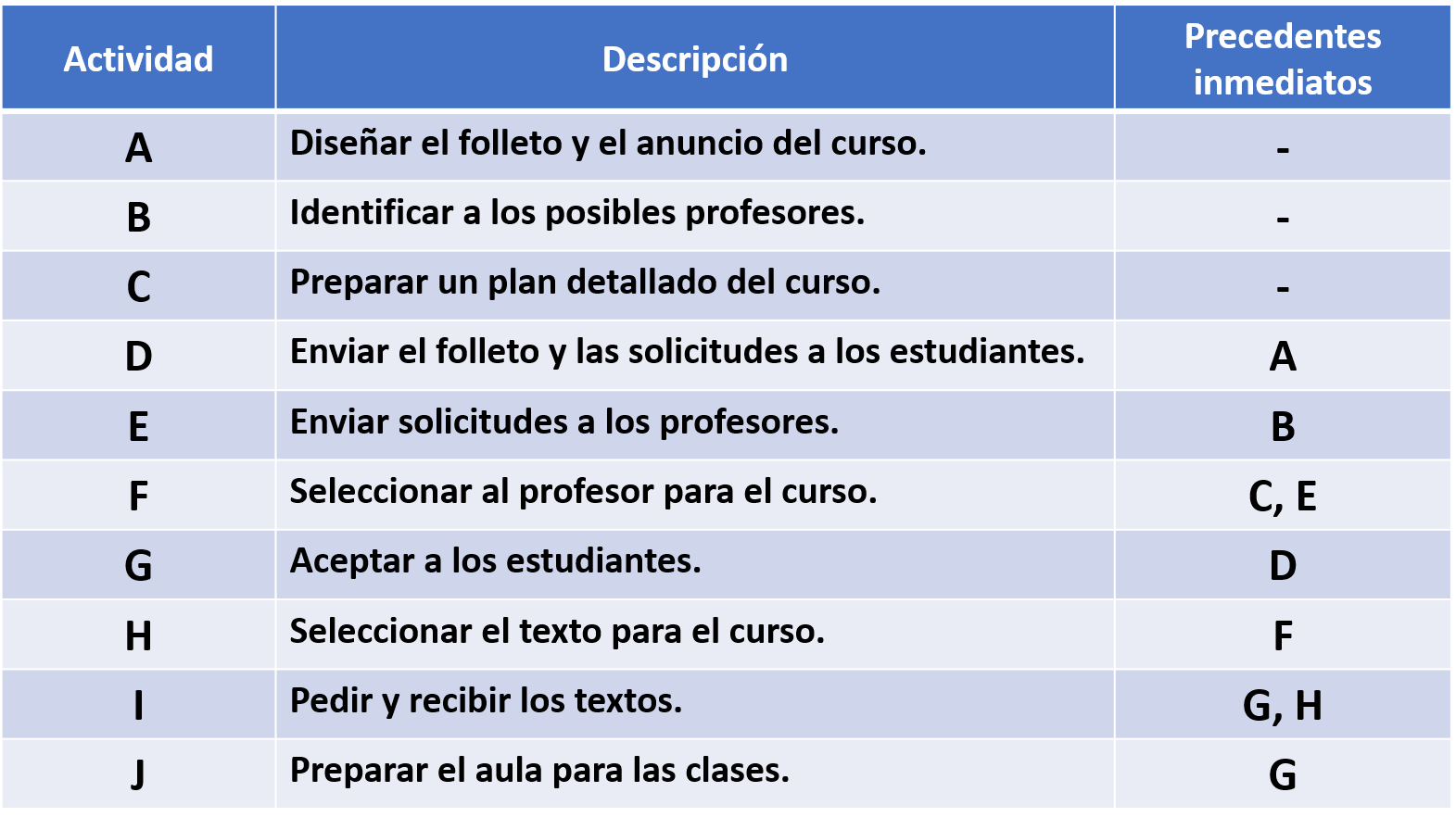

La directora de educación continua de la Bluebird University acaba de aprobar los planes para realizar un seminario de capacitación en ventas. Su asistente administrativo ha identificado las diversas actividades que será necesario llevar a cabo y las relaciones que existen entre ellas, como se aprecia en la siguiente tabla:

gráfico

Determinar el diagrama de redes PERT CPM para realizar el seminario.

Solución 2:

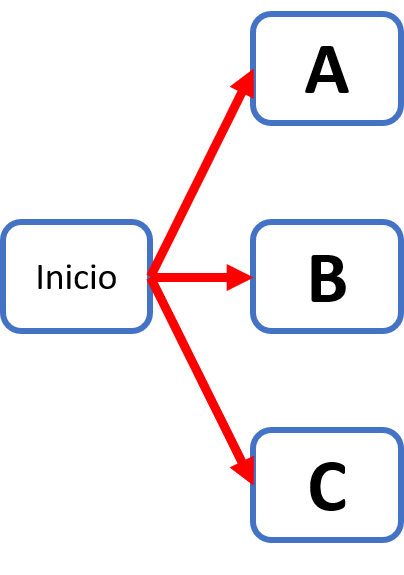

Empezamos nuestro gráfico con el nodo de inicio conectado a las actividades que no tienen precedentes (A, B y C):

gráfico

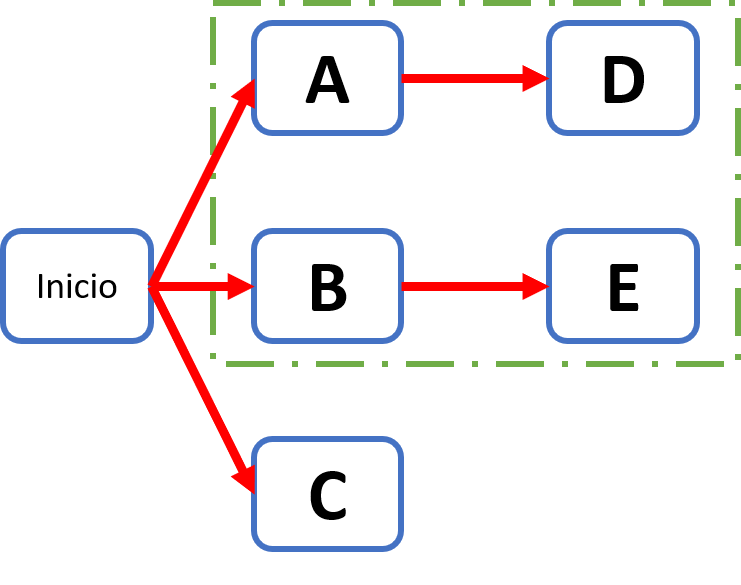

La actividad D y E dependen de las actividades A y B respectivamente:

gráfico

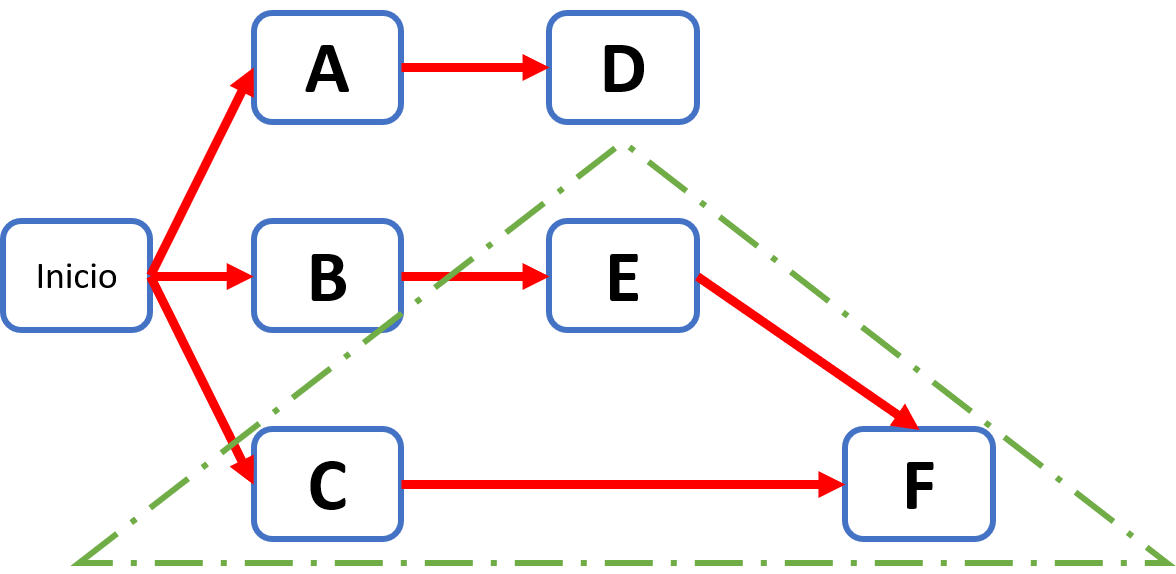

Conectamos la actividad F con sus actividades precedentes (C y E):

gráfico

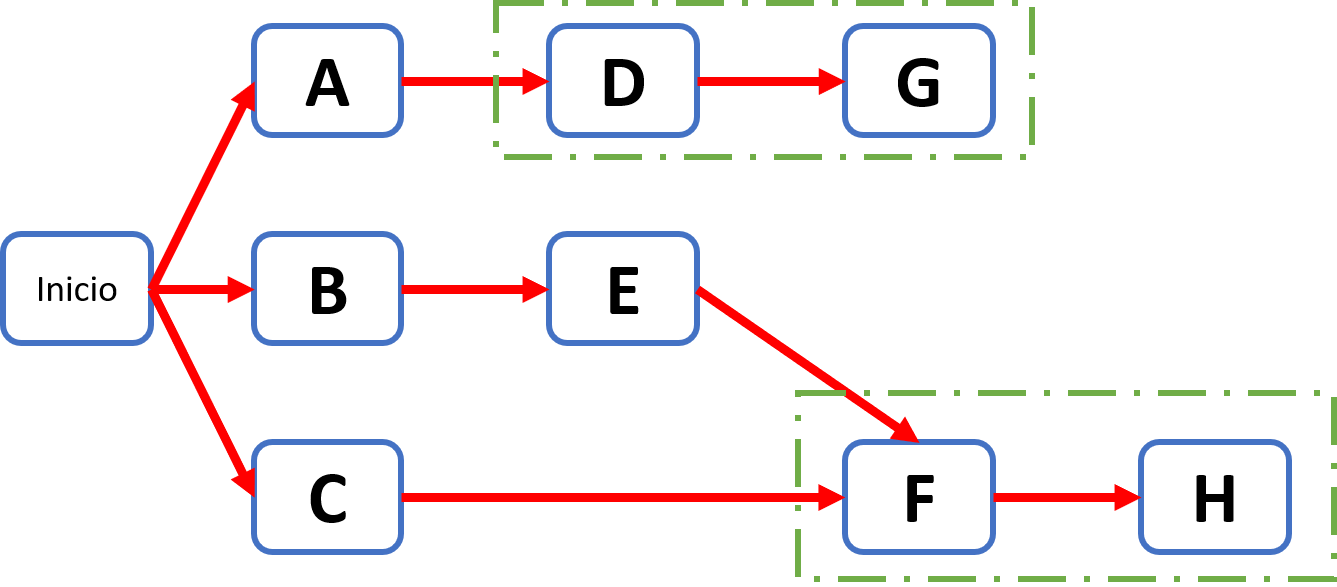

La actividad G y H tienen como precedentes a las actividades D y F respectivamente:

gráfico

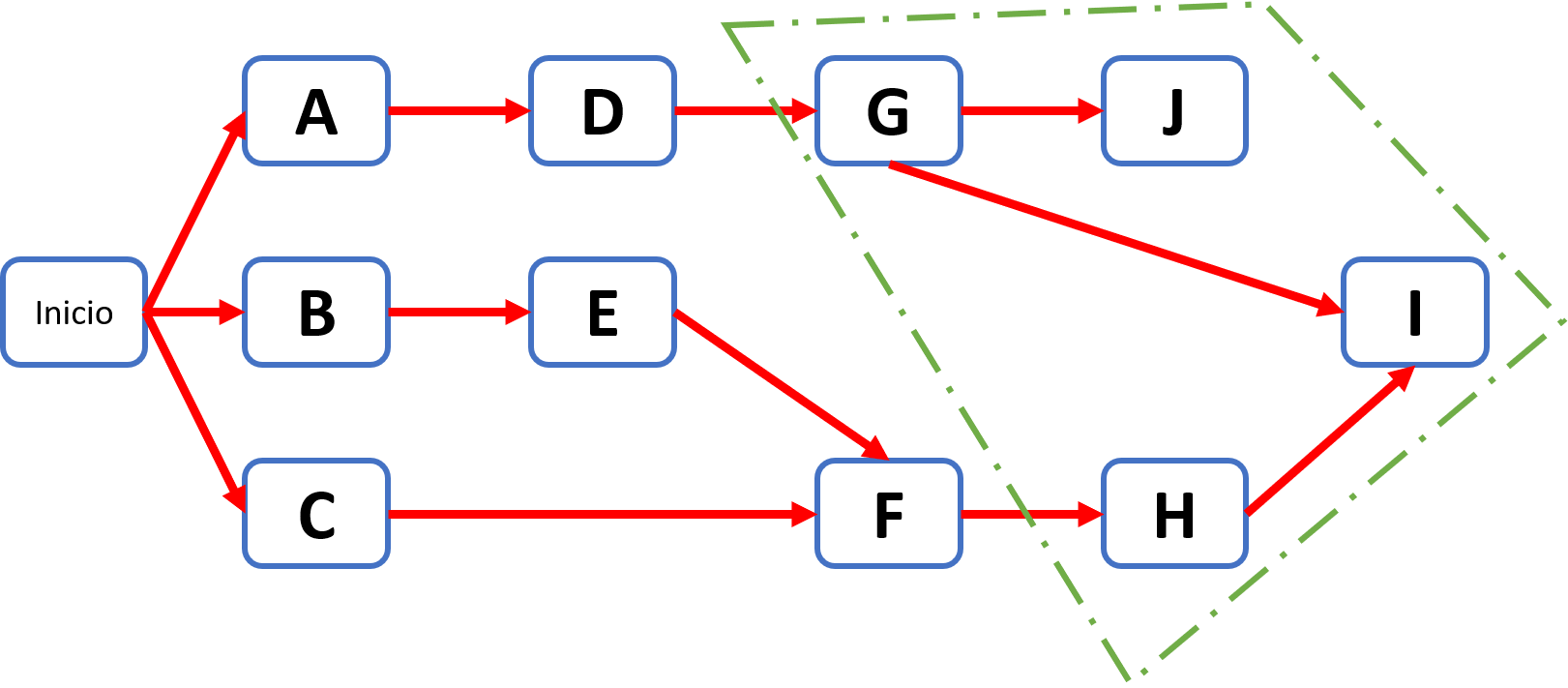

La actividad I depende de las actividades G y H y la actividad J depende solamente de la actividad G:

gráfico

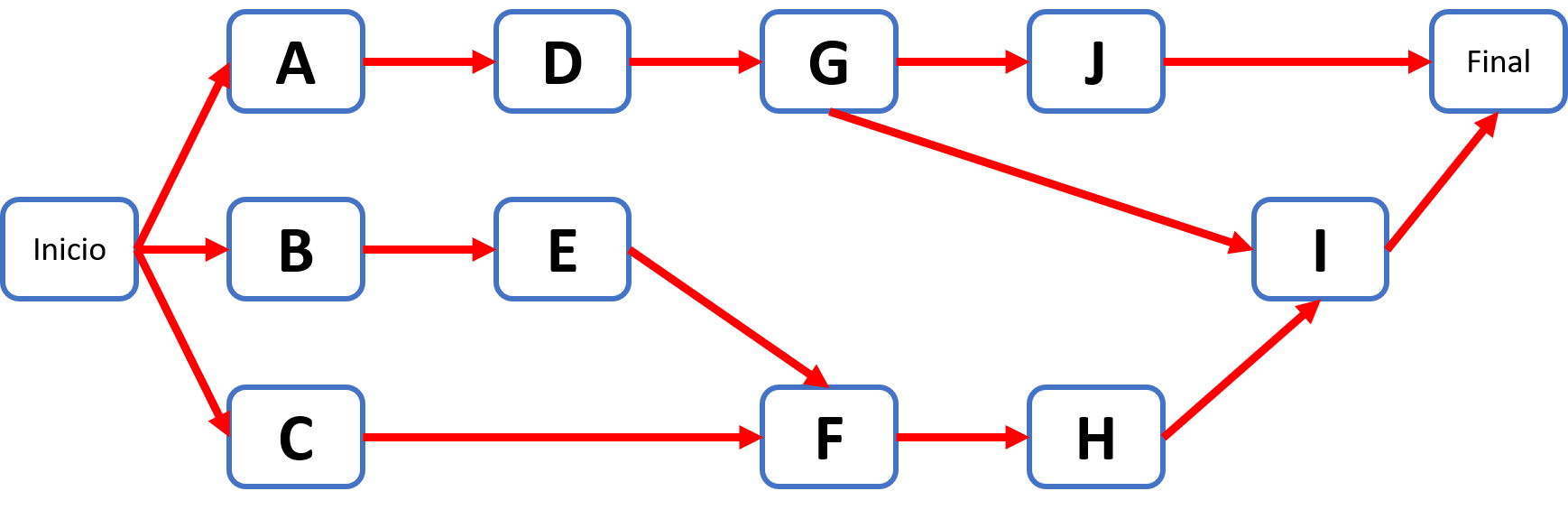

Finalmente conectamos los últimos nodos al nodo final y tendremos nuestro diagrama completo:

PERT CPM

Como te puedes dar cuenta; la representación de los nodos de actividades no siempre es circular, por el contrario puedes adecuarla a las formas de tu preferencia.

Reflexión Final

El diagrama PERT CPM nos da una vista sencilla de las actividades de un proyecto y sus relaciones de precedencia; además representa el punto de partida para la determinación de la ruta crítica del proyecto; por lo tanto es muy importante elaborarlo correctamente.

Puedes descargar los gráficos de los ejercicios elaborados en PowerPoint aquí.

Si tienes alguna duda o recomendación, o simplemente dejar tu agradecimiento; puedes realizarlo en la sección de comentarios.
