Plan de Mejora presenta como contenido premium para nuestros suscriptores con membresía, nuestra calculadora de la ruta crítica y diagrama PERT CPM online donde podrás resolver ejercicios clásicos de gestión de proyectos con unos cuantos clicks. Además, hemos incluído una versión simplificada y gratis de nuestra herramienta, limitada a ejercicios de 10 actividades y que sólamente muestra el resultado final.

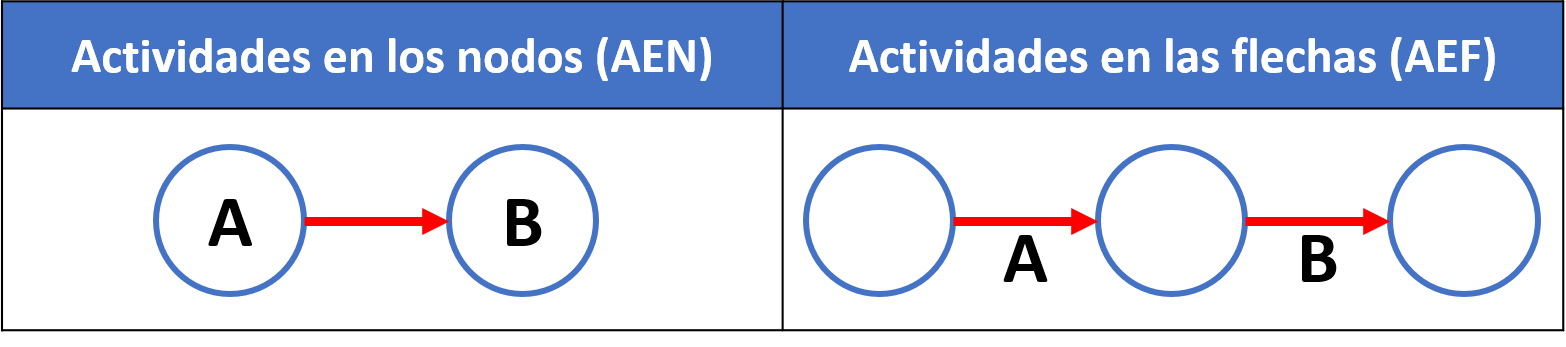

Actualización 14/11/2020: La versión premium de la calculadora puede resolver ejercicios para actividades con 3 tiempos (optimista, medio y pesimista), así como generar un cronograma de las actividades del problema. El diagrama PERT CPM que genera la calculadora es de actividades en nodos, por el momento no se genera el diagrama de actividades en flechas.

diagrama PERT CPM

Contenido sólo para miembros

¿Ya tienes una cuenta?

Consigue tu membresía

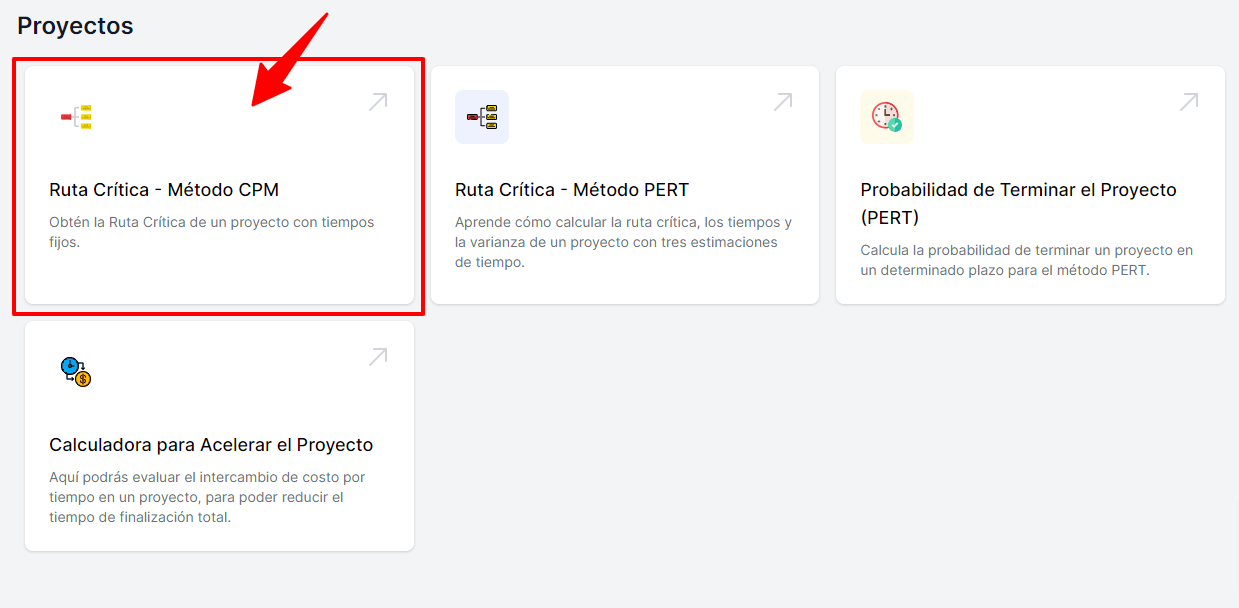

Aplicación - Versión Gratuita

Nota: Si estás en la versión AMP ingresa directamente el link en tu navegador: https://www.plandemejora.com/herramienta-online-ruta-critica-diagrama-pert-cpm/

Cómo utilizar la calculadora de la ruta crítica y diagrama PERT CPM online

Para utilizar nuestra herramienta (versión premium) seguiremos los siguientes pasos:

  • Ingresar la cantidad de actividades del ejercicio (Por un tema de visualización del gráfico se permiten ingresar 50 actividades, de requerir una cantidad mayor pueden escribirnos al formulario de contacto).
  • Seleccionar la opción de duración dependiendo de los datos del ejercicio (tiempos fijos o tres tiempos). También debes elegir en qué unidades se ingresarán los datos de la duración. Si no cuentas con esa información, puedes dejar la opción por defecto (horas). Luego dar click en generar modelo.
  • Registrar los datos de los precedentes de cada actividad y su duración.
  • Dar click en resolver. La página validará si los datos de ingresados son correctos. Si existe algún error mostrará un mensaje en la parte inferior.
  • Si los datos ingresados son válidos, se calcularán y mostrarán los resultados del problema:
    • Una tabla con el detalle de las relaciones entre cada actividad.
    • La gráfica del diagrama PERT CPM. Al hacer click en los nodos se muestran los datos de cada actividad. También puedes mover los nodos para ubicarlos en una posición más adecuada.
    • Los nodos de color rojo representan la ruta crítica. Puedes guardar la imagen en computadora haciendo click derecho en el gráfico.
    • Se generará un cronograma con los datos del problema el cuál puedes descargar como imagen.
    • Se mostrará la tabla con los datos de inicio más próximo (IP), término más próximo (TP), inicio más lejano (IL), término más lejano (TL) y holgura.
    • Si el ejercicio cuenta con 3 tiempos, se mostrará una tabla adicional con los resultados del tiempo estimado, desviación estándar y varianza.
    • En un recuadro verde se muestran los resultados totales del ejercicio.
Artículos Relacionados  Carta Gantt en excel: Compara la Planificación y el Avance Real

Veremos su uso con un ejemplo:

Ejemplo:

Las siguientes actividades son parte de un proyecto para programarse con CPM:



Ruta crítica: ejercicios resueltos



  1. Trace la red.
  2. ¿Cuál es la ruta crítica?
  3. ¿Cuántas semanas tardará todo el proyecto?
  4. ¿Cuánto tiempo de demora previsible tendrá la actividad B?

Solución:

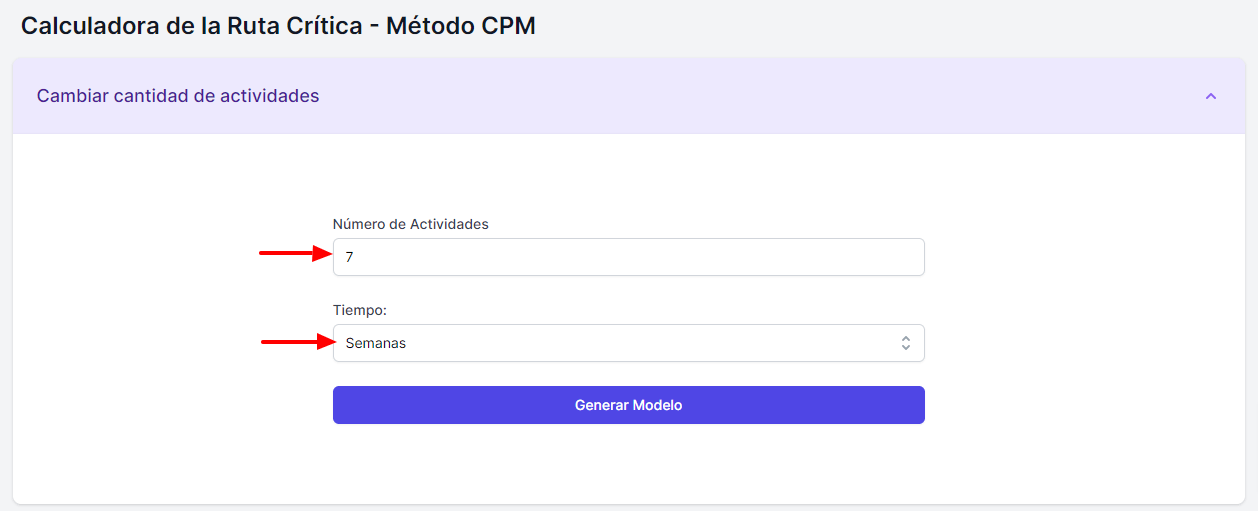

Ingresamos la cantidad de actividades:



Calculadora de la ruta crítica y diagrama PERT CPM online

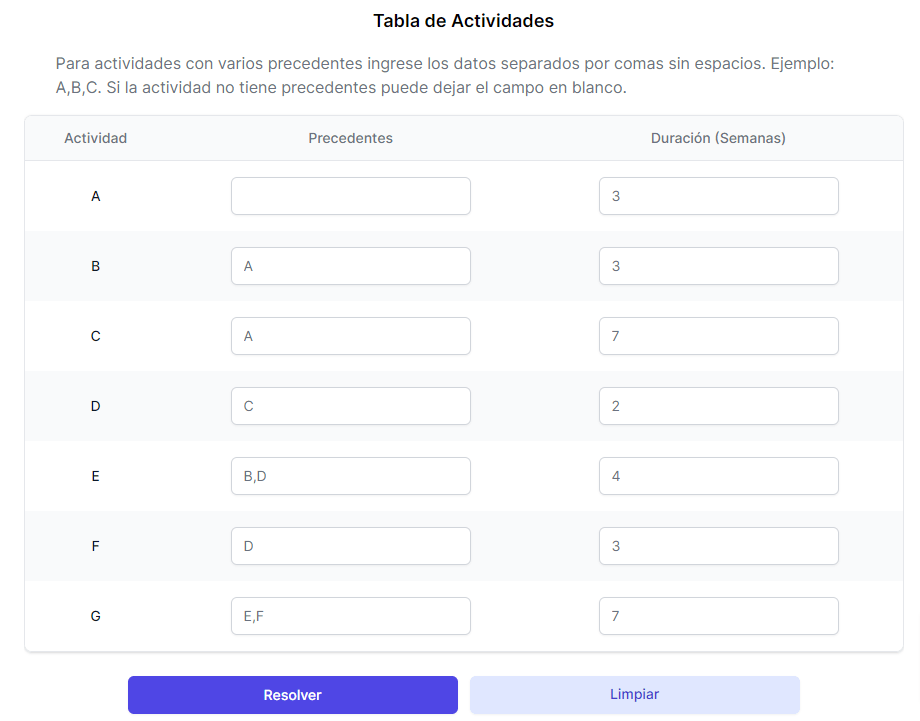

Posteriormente registramos los datos del problema:

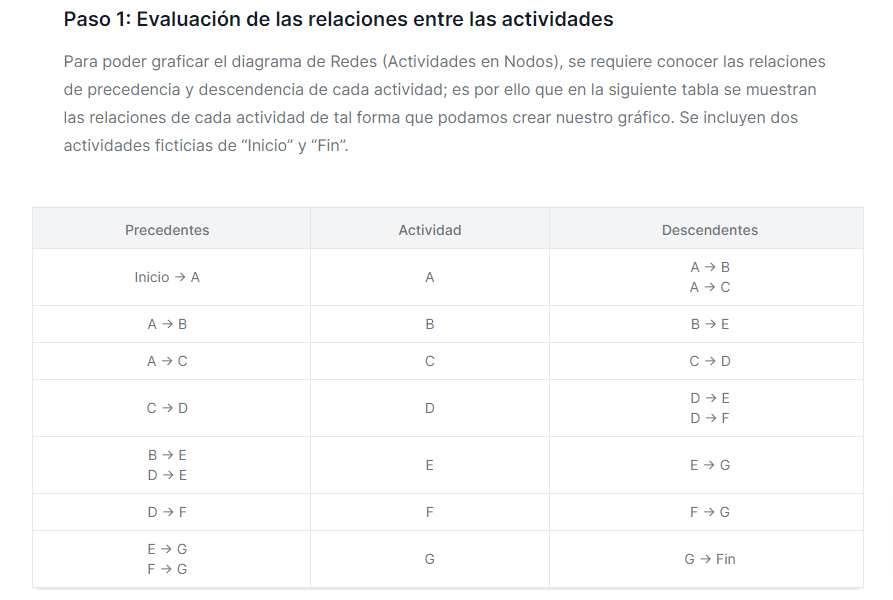

Al dar click en resolver obtendremos el detalle de relaciones entre cada actividad:



Precedentes Actividad Descendentes
Inicio → A A A → B
A → C
A → B B B → E
A → C C C → D
C → D D D → E
D → F
B → E
D → E
E E → G
D → F F F → G
E → G
F → G
G G → Fin

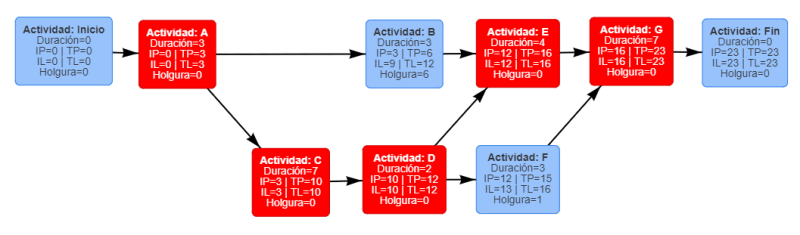

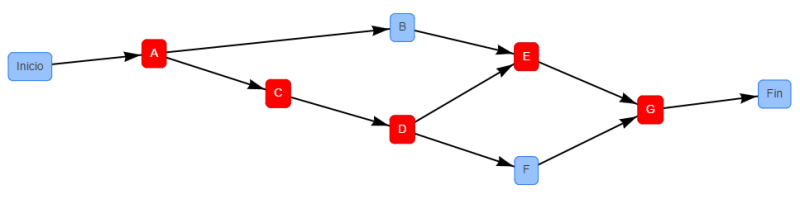

También podremos visualizar el diagrama PERT CPM. Al hacer click en el nodo aparecen mayores detalles:



PERT CPM online



PERT CPM online

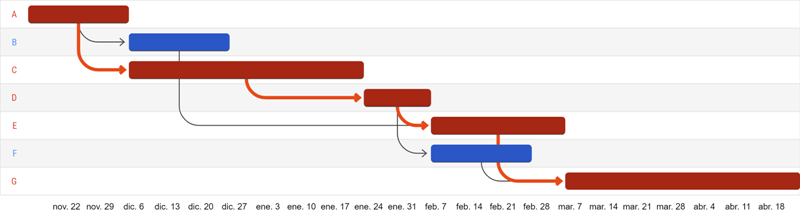

Asimismo, se genera un cronograma de actividades con los datos del problema. Se toma como fecha de inicio el día actual al momento de resolver el problema.



cronograma de actividades

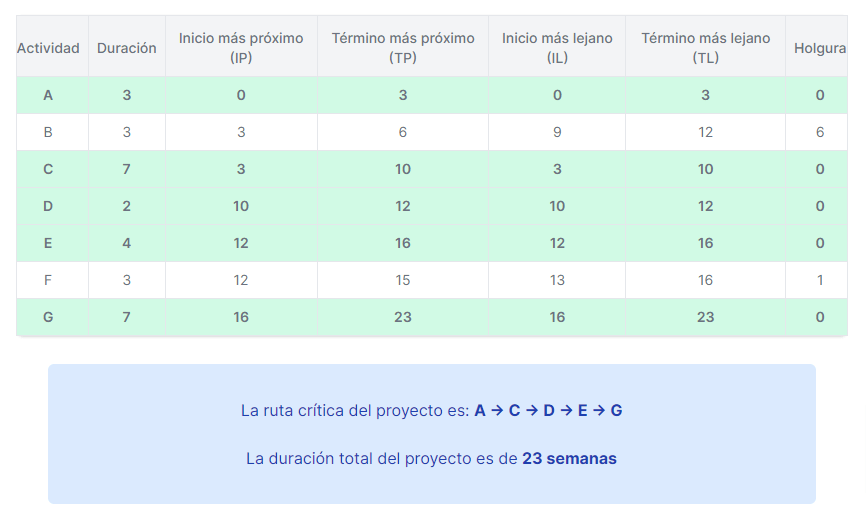

En la parte inferior tendremos el resultado final:



Calculadora de la ruta crítica y diagrama PERT CPM online

El funcionamiento de nuestra calculadora ha sido probado en la última versión disponible de Google Chrome. Asegúrese de mantener actualizado su navegador para evitar errores.

Reflexión final

Como puedes ver, esta herramienta es muy fácil de utilizar además de tener la ventaja de ser online; por lo que puedes usarlo en cualquier lugar con acceso a internet. Esperamos que formes parte de nuestra membresía y tengas acceso a todo nuestro material premium como esta calculadora. De todas formas, si no puedes acceder a nuestra membresía, puedes ayudarte con los resultados de la versión gratuita y revisar los diversos tutoriales que tenemos en nuestro blog.
