Ejercicio 3.10 y 3.11 – Charlie Cook – Principios de Administración de Operaciones – Administración de Proyectos

3.10) Las actividades necesarias para la construcción de una máquina experimental para la detección de contaminantes químicos en Charlie Cook Corp., se enlistan en la tabla siguiente. Construya una red AEN para esas actividades.

Actividad Precedentes Inmediatos
A –
B –
C A
D A
E B
F B
G C,E
H D,F

3.11) Charlie Cook (vea el problema 3.10) pudo determinar los tiempos de las actividades para construir la máquina experimental para detectar contaminantes químicos. A Cook le gustaría determinar los tiempos de IC, TC, IL, TL y holgura para cada actividad. También deben determinarse el tiempo de terminación de todo el proyecto y la ruta crítica. A continuación se muestran los tiempos de las actividades:

Actividad Tiempo (semanas)
A 6
B 7
C 3
D 2
E 4
F 6
G 10
H 7
Artículos Relacionados  Cómo elaborar un diagrama PERT CPM paso a paso + Ejemplos

Este problema fue resuelto (red AEN) con nuestra Calculadora de Diagrama PERT CPM y Ruta Crítica Online.

Solución

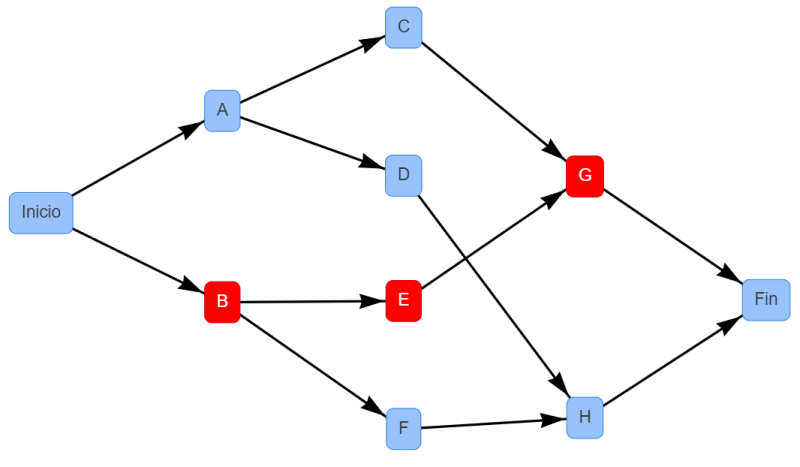

Ejercicio 3.10)



Charlie Cook PERT CPM



Ejercicio 3.11)



Actividad Duración Inicio más próximo (IP) Término más próximo (TP) Inicio más lejano (IL) Termino más lejano (TL) Holgura
A 6 0 6 2 8 2
B 7 0 7 0 7 0
C 3 6 9 8 11 2
D 2 6 8 12 14 6
E 4 7 11 7 11 0
F 6 7 13 8 14 1
G 10 11 21 11 21 0
H 7 13 20 14 21 1

La ruta crítica es: B → E → G

El tiempo total del proyecto es: 21 semanas
